15. 信号输入/输出和路由
在 Live 环境中，“路由” 是轨道的信号源和目的地（即它们的输入和输出）的设置。 大多数路由发生在【调音台】面板的【输入/输出】控制面板，它为每个轨道提供选择器来选择信号源和目的地。 【调音台】面板的【输入/输出】控制面板是 Live 的 “接线板”。
【输入/输出】控制面板可以在 Session 和 Arrangement 界面中单独进行显示或隐藏。 使用【输入/输出】控制面板或通过【查看】菜单的【输入/输出】选项切换其是否可见。
对于每个可以播放 Clip 的轨道，【输入/输出】控制面板具有相同的布局：
- 上方选择器搭配（“Audio/MIDI From”）选择轨道的输入。 音频轨道拥有音频输入，而 MIDI 轨道拥有 MIDI 输入。 返送轨道从相应的发送（查看返送轨道与总轨道）接收其输入。
- 监听按钮用于选择监视模式：在什么情况下轨道的输入信号能被听到。
- 下层选择器搭配（“Audio/MIDI To”）选择轨道的输入。 所有轨道都有音频输出，除了不带乐器的 MIDI 轨道。 请记住，乐器会将 MIDI 转换为音频（查看装置和调音台）。
在一个选择器当中，上层选择器选择信号类别（例如，“Ext.” 用于通过音频或 MIDI 接口进行外部连接），称为【输入/输出类型】选择器。 如果此信号类型提供子选择或通道，则可以从下层选择器或【输入/输出通道】选择器中找到它们。 在我们的 “Ext” 示例中，这些将是单独的 “音频/MIDI” 输入接口和输出接口。
15.1 监听
在 Live 的上下文中，“监听” 是指将轨道的输入信号传递到轨道的输出。 假设你已经配置了一个轨道，让其接收来自吉他的输入信号。 然后【监听】就意味着来自现场吉他演奏的信号实际上通过轨道的装置链到发送到了轨道的音频输出。 如果将轨道的输出设置为 “Master”，则可以在音箱上听到吉他信号，以及该信号经过效果处理的声音（会因为音频接口本身的延迟出现一定的声音延迟）。
【输入/输出】控制面板为每个音频轨道和 MIDI 轨道提供一个【监听】开关按钮，具有以下三个选项：
- 默认 【Auto】 的监听设置对于大多数简单的录音应用程序来说都是正确的：当轨道开启【预备录制】时，监听处于打开状态 （查看录制新的 Clip），但只要轨道正在播放 Clip，监听就会被禁止。
- 如果要一直监听轨道的输入信号，而不管轨道是在预录还是正在播放 Clip，请选择【In】 。 此设置可以有效地将轨道变成某些系统所谓的 “Aux”：该轨道不用于录制，而是用于接入其他信号来源。 使用此设置，可以抑制 Clip 的输出。 即使【输入/输出】控制面板被轨道开关的蓝色遮盖，【输入监听】设置也可以被轻松识别。
- 通过选择 【Off】 选项可以完全关闭监听。 当录制使用耳朵监听的原声乐器时，通常会使用外部调音台进行监听或使用带有 “直接监听” 选项的音频硬件接口绕过计算机以避免延迟时，此时这个功能就派上用场了。 通常，最好使用延迟可忽略不计（几毫秒）的音频接口。 如果要在将监听设置为 “关” 的情况下录制到 Live 中，则可能需要进行【Audio】偏好设置的【整体延迟】调整，这在设置【Audio】的内置教程中有详细介绍。
如果同时选择了多个轨道，按下其中一个【监听】按钮，会将此选择应用于所有选定轨道。
监听按钮可以恢复到默认的状态。 展开 I/O 区域后，按下 Delete 键可以恢复监听按钮到初始状态（音频轨是 “Off”，MIDI 轨是 “Auto”），或者你可以在【编辑】菜单中选择“恢复默认值。”
15.2 外部音频输入/输出
通过选择 “Ext.” 选择音频接口的输入。 音频轨道的【输入类型】选择器中的 “输入”。 【输入通道】选择器提供各个输入通道。 该选择器中的每个条目名称旁边都有表头，以帮助你识别信号的出现和过载（表头呈红色闪烁时）。 声卡输出接口的配置方式与【输出类型】选择器相同。 如果同时选择了多个轨道，则你对这些选择器所做的任何更改都将应用于选定的所有轨道。
可用的输入和输出列表取决于【Audio】偏好设置，可以通过【输入和输出通道】选择器的【Configure…】选项来访问。 请注意，【Audio】偏好设置还提供对 【通道配置】对话框的访问，这些对话框确定使用了哪些输入和输出，以及它们在 Live 中是否可作为单声道或立体声通道。 本质上，【通道配置】对话视窗告诉 Live 它需要了解电脑如何连接到 Studio 中的其他音频组件。
你可以在【通道配置】对话视窗中对所有输入和输出通道进行重新命名。 如果发生变更，新名称将显示在相应的【输入/输出通道】选择器的下拉列表中。 你可以在重命名多个轨道时使用 Tab 键以快速切换。 请注意，更改的名称始终与它们各自的音频装置相关联。
15.2.1 单声道/立体声转换
当选择单声道信号作为轨道的输入时，该轨道将记录单声道采样，否则将录制立体声采样。 【轨道装置链】中的信号始终是立体声的，即使轨道的输入为单声道或轨道播放的是单声道采样。
通过让左右声道使用相同的信号，将单声道变成立体声。 将轨道路由到单声道输出时，左右信号会加在一起并衰减 6dB，以避免削波。
15.3 外部 MIDI 输入/输出
来自外界的 MIDI 就像音频一样被路由到 Live。 从 MIDI 轨道的【输入类型】选择器中，你可以选择特定的 MIDI 输入端口或 “所有输入”，这是所有外部 MIDI 端口的合并输入。 【输入通道】选择器提供所有 MIDI 轨道的单独输入通道以及所有通道的合并信号，显示为 “所有通道”。 与音频输入一样，输入通道选择器的每个条目旁边都有表头，以表示相应输入通道的活动状态。 如果同时选择了多个 MIDI 轨道，则你对这些选择器所做的任何更改都将应用于选定的所有轨道。
15.3.1 偏好设置中的【MIDI 端口列表】
你可以使用偏好设置中【Link/Tempo/MIDI】选项卡的 【MIDI Ports】 面板来配置在 Live 中可以使用哪些 MIDI 端口。 此处列出了所有可用的输入和输出端口。 要使 Live 的轨道从特定的 MIDI 端口接收 MIDI 信号或向其发送 MIDI，必须将【轨道】列中的相应开关设置为【开启】。 你可以使用任意数量的 MIDI 端口进行轨道输入和输出，在调音台的【输入/输出】选择器里都可以找到它们。
15.3.2 用电脑键盘演奏 MIDI
电脑键盘可以通过敲击按键的方式生成 MIDI 音符。 要打开电脑 MIDI 键盘，请使用控制栏的【电脑 MIDI 键盘】按钮或【选项】菜单栏的 M 快捷键。
键盘上字母键的中心行将演奏钢琴上白色键相对应的音符，从音符 C3 的左侧开始。 钢琴上的黑色键则与电脑键盘的上一行相对应。 键盘下排的最左四个字母（美式英语键盘上的Z，X，C 和 V）用于移调音符范围并设置力度，如下所示：
- 最左边的键（Z 和 X）调整键盘的八度范围。
- 接下来的两个键（C 和 V）以二十（20、40、60 等）的间隔调整输入音符的力度。
碰巧的是，当电脑键盘设置为在 C3 和 C4 之间发送音符时，按键会映射到 MIDI 音符，以使键盘的中心行（ASDF…）可以找到 Impulse 打击乐采样器的采样插槽（查看 Impulse）。 这意味着你可以直接在电脑键盘上演奏和录制鼓组节奏。
请注意，当电脑 MIDI 键盘被激活时，它将 “偷取” 原本可能已分配给 Live 接口中外部控制（查看电脑键盘外部控制）部分的按钮。 为避免这种情况，你可以在不需要时关闭电脑 MIDI 键盘功能。
15.3.3 连接外部合成器
将 MIDI 路由到外部合成器很简单：【输出类型】选择器设置为与合成器配对的任何 MIDI 端口。 【输出通道】选择器用于选择要发送的 MIDI 通道。
除了通过轨道的【输入/输出】控制面板进行路由之外，还可以使用【External Instrument】装置（查看External Instrument）从轨道的【装置链】中进行路由。 在这种情况下，你可以将 MIDI 发送到外部合成器并返回其音频 — 全部操作都在单个轨道内完成。 （注意：在 Intro 和 Lite 版本中不包含 External Instrument。）
重要信息：如果你使用键盘合成器作为主键盘来演奏 Live 和并同时让其作为声音发生器使用，则请确保检查合成器的 “Local Off” 功能。 每个合成器都具有此功能，该功能可有效地将键盘与声音生成器分开，让你可以将这两个组件视为独立的装置。 这样，你就可以将 Live 用作 MIDI 工作室的集线器，它可以从键盘接收 MIDI 并分配输入的 MIDI 以及来自 Clip 的 MIDI 信号。
15.3.4 MIDI 轨道的 输入/输出 指示灯
Live 的控制栏包含三对 LED 指示灯，用于告诉你有关输入和输出 MIDI 的信息。 这些指示灯不仅告诉你信号的存在，而且还能告诉你信号的使用状态。 在每对指示灯中，当接收到 MIDI 信息时，上方的指示灯会闪烁，而发送 MIDI 信息时下方的指示灯会闪烁。
这三个指示灯的含义，从左到右分别表示：
- 【MIDI 时钟】和【时间码信号】，用于使 Live 与其他【音序器】同步（查看使用 Link、速度跟随功能、MIDI 保持同步）。 请注意，只有在【偏好设置】的【MIDI Ports】列表中启用了外部同步源时，该组指示灯才会显示。
- 用于外部控制 Live 的用户界面部分的 MIDI 信息（查看 MIDI 和键盘外部控制）;
- 来自和进入 Live 的 MIDI 轨道的 MIDI 信号。
映射到 Live 外部控制的用户界面元素的 MIDI 信号已经被远程控制映射 “吃掉了”，并且不会传递到 MIDI 轨道上。 这是造成混乱的常见原因，只需查看指示灯即可轻松解决。
15.4 重采样
Live 的总输出可以路由到单独的轨道中并进行录音或重新采样。 重采样可能是一个有趣且有用的工具，因为它可以让你从当前 Live Set 所进行的项目中录音采样，并可以马上集成在工程中进行使用。 它可用于录制包含很多效果器装置的轨道，以便随后删除装置，或在渲染到磁盘（查看导出音频和视频）之前快速预览。
任何轨道的【输入类型】选择器中的 “Resampling“ 选项会将总输出路由到该轨道。 然后，你可以决定要进行重采样，静音或独奏的轨道，随后总输出进行补偿。 你可能需要使用总轨道电平表，以确保你的电平尽可能高而不被削波（以红色表示）。 然后，你可以开启轨道的【预备录制】并将其录制到其任何空白的 Clip 插槽中（查看在 Session 界面插槽中录制）。 请注意，在进行重采样时会抑制录制轨道自身的输出，并且不会包含在录音中。
通过重采样创建的采样将存储在当前工程文件夹内的 Samples/Recorded 文件夹下（查看 Live 工程）。 在工程保存之前，它们将保留在临时文件夹中的指定位置（查看录制的采样文件保存位置）。
15.5 内部路由
Live 的调音台和外部路由装置允许进行轨道间路由。 虽然这些路由设置可能会造成混淆，但同样可以实现许多有价值和创造力的技术选择。 通过调音台，轨道间路由可以按照两种方式进行：
- 这是可实现得，因为每个可以从轨道 A 接收适当输出信号类型的轨道都会显示在其【输出类型】选择器中。
- 之所以起作用，是因为每个传递特定类型信号的轨道都会出现在轨道 B 的【输入类型】选择器中。
方法 1 仅保留轨道 B 的【输入/输出】设置，我们可以随时添加更多轨道的输出加入至轨道 B。 这是典型的 “多对一” 路由，适用于子混轨道或使用多个 MIDI 轨道演奏同一个乐器。 在这种情况下，单独播放轨道 B 仍将使你能够听到其馈送轨道的输出。 在这种情况下，单独播放轨道 B 仍将使你能够听到其馈送轨道的输出。 同样，你仍然可以让轨道 A【独奏】并听到它的输出信号。 在这种情况下，所有其他轨道都会被静音，包括其他也可能馈入轨道 B 的轨道。 从技术上讲，你所听到的是轨道 B 的输出，除去了轨道 A 信号以外的所有声音。
另一方面，方法 2 保持轨道 A 不受影响，但轨道 B 截取了它的输出。 我们可以轻松地添加更多类似轨道 B 的轨道，以截取轨道 A 的输出。 乐器叠层是这种 “一对多” 路由配置的一个典型案例。
15.5.1 内部路由点
信号从 Live 的轨道传播到它们各自的【装置链】，随后进入轨道调音台。 在那里可以调节它们的【声像】或者使用【通道推子】改变其电平。

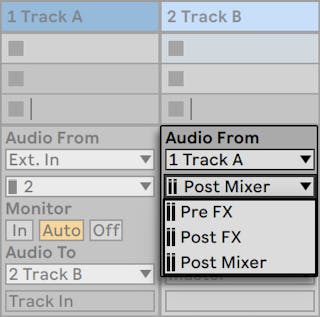

每当将轨道的【Audio From】输入选择器设置为另一轨道时（如上一节的方法 2 中所述），就可以从【输入通道】选择器中选择的三个不同选项中的一个来截取信号：【Pre FX】，【Post FX】或【Post Mixer】。
- 【Pre FX】 在将信号直接传递到轨道的【装置链（FX）】或【调音台】之前，先将其直接从轨道上获取。 因此，对截取轨道的【装置】或【调音台】所做的变更不会对截取的信号产生影响。 对一个通过【Pre FX】截取其他轨道的轨道进行【独奏】，可以让你听到截取轨道的轨道。
- 【Post FX】在轨道的【装置链（FX）】的输出处截取信号，但先将其传递回轨道【调音台】。 因此，截取轨道【装置】的变更会让截取信号产生变化，但对【调音台】设置做出的变更则不会产生作用。 对一个通过【Post FX 】截取其他轨道的轨道进行【独奏】，可以让你听到截取轨道的轨道。
- 【Post Mixer】 截取轨道的最终输出，在信号通过【装置链】和【调音台】之后。 对一个通过【Post Mixer】截取其他轨道的轨道进行【独奏】，不会让你听到截取轨道的轨道。
15.5.1.1 【机架】中的路由点

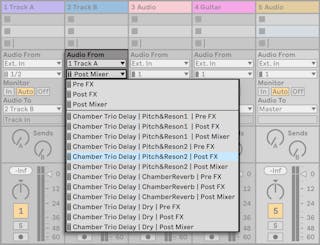

如果轨道的【装置链】中有一个或多个【Instrument Rack】或【Effect Rack】（查看乐器、鼓与效果机架），则内部路由点（Pre FX，Post FX 和 Post Mixer）也可用于机架中的每个【信号链】。 如果某个轨道包含一个或多个（查看Drum Rack 鼓机架）【Drum Rack】，则内部路由点将可用于任何机架的【返送链】。 每个机架也会在【输入通道】选择器中列出：
- （机架名称）|（链名称）| Pre FX（前置效果器）— 信号从到达机架的点开始被截取，然后到达【链】的装置。
- （机架名称）|（链名称）| Post FX（后端效果器）— 信号将从【链】的末尾被截取，但在传递到【链】的【调音台】之前。
- （机架名称）|（链名称）| 后端调音台 — 信号将从【链式调音台】的输出中截取，恰好在机架中所有【链】集合在一起变成【机架总输出】之前。
【独奏】在这些点上的任何一个【链】的轨道仍然可以让你听到该点的输出。
15.5.2 使用内部路由
本节将更详细地介绍几个内部路由的使用案例。
15.5.2.1 后端效果录制
假设你正在将吉他输入到 Live，通过录制一个个轨道制作歌曲，然后将轨道叠加在一起。 实际上有一种强大的方法：在每个轨道上有一个单独的效果链，我们可以将不同的效果器应用到不同的片段上。 但是，你可能希望在录音之前先让吉他信号通过效果器（例如，噪声门或吉他箱头），并录制其过效果器后的信号。

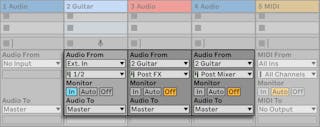

这可以通过专门的音频轨道来处理和监听传入的吉他信号的方式来轻松实现。 我们将此轨道命名为 “吉他”，并将所需的效果器拖入其【装置链】。 我们不会直接录制到吉他轨道中；相反，我们创建了更多用于录制的轨道。 这些轨道均已设置为接收吉他输入通过效果器后的信号。 请注意，如果我们希望录制它的任何电平或者声像变化，我们需要点击吉他轨道的【后端调音台】按钮。
至于监听，我们将吉他轨道的【监听】选择按钮设置为【输入】，因为无论 Live 正在进行什么其他事情，我们总是想通过该轨道听到吉他。 其他轨道的【监听】选择按钮设置为【关】。
15.5.2.2 将 MIDI 录制为音频
当使用 MIDI 和复杂的软件乐器时，录制音频结果有时比输入 MIDI 更有用。 单个 MIDI 音符即可指示，例如，Native Instruments 的 Absynth 产生听起来比单个音色更像音乐的东西。 该输出比 MIDI Clip 中的单个音符更适合作为音频波形展示，尤其是在比较编辑选项时。

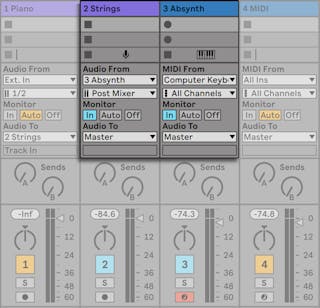

类似于上述（查看后端效果录制）的设置即可完成任务。 我们有一个托管虚拟乐器的 MIDI 轨道，并且我们使用其他音频轨道来录制演奏乐器的音频结果。
15.5.2.3 创建子混音
假设我们有一套鼓组，各个鼓音色放在不同的轨道上进行多轨录音。 在混音中，我们可以轻松地更改单个鼓的【音量】，但在对比剩余的音乐元素时，没有调整套鼓的【音量】来的方便。 因此，我们添加了新的轨道来对鼓进行混音。 各个鼓轨道均已设置为【输出到子混轨道】，再将其输出到总轨道。 【子混轨道】为整个鼓组提供了方便的音量控制。
另外，你可以将单独的鼓轨道合并为【编组轨道】（查看编组轨道），以获得更大的灵活性。 这将自动创建必要的输出路径，并且还允许你隐藏或显示组件轨道。

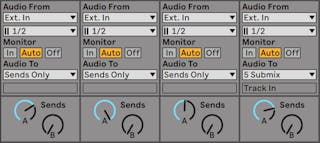

第三种可能性是使用 Live 的【返送轨道】进行子混音。 这是通过在轨道的【输出类型】中选择 “仅发送” 选项，然后根据需要打开【返送】控件来完成的。 相应的【返送轨道】将充当【子调音台通道】。
15.5.2.4 演奏同一乐器的多个 MIDI 轨道
想象一个包含虚拟乐器的 MIDI 轨道，例如，一个演奏 Pad 音色的 Simpler。 当我们意识到我们想为同一乐器添加独立的并行录音时，我们已经将 MIDI Clip 录制到了该轨道中。 因此，我们添加了另一个 MIDI 轨道。 现在，我们可以将另一个 Simpler 拖到新轨道中，但是我们真的很想重新使用 Pad 轨道上的 Simpler，这样更改 Pad 的音色就会同时影响这两个轨道的音符。

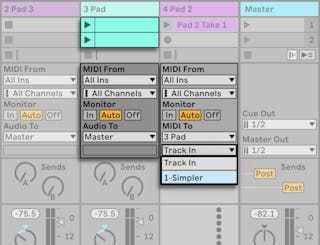

这是通过将新 MIDI 轨道的【输出类型】选择器设置为 “Pad” 来完成的。 请注意，【输出通道】选择器现在提供了一个目的地选项：我们既可以将新轨道的输出馈入Pad 轨道的输入中，也可以直接输入到 Simpler。 【输出通道】中的【轨道输入】选项代表 Pad 轨道的输入信号（要录制的信号），这不是我们想要的。 我们改为选择“ Simpler Ch. 1”，将新的轨道的 MIDI 信号直接发送到 Simpler，旁路【录音】和【监听】阶段。 通过这种设置，我们可以选择在任一轨道上录制新的乐曲，并且它们都将演奏相同的 Pad 音色。

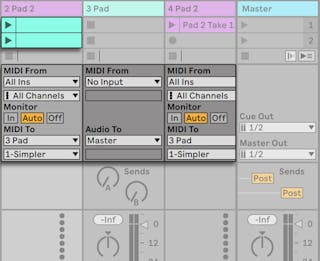

【静音】Pad 轨道（通过关闭其轨道开关）的同时也会使另一个 MIDI 轨道【静音】，这可能使我们感到困扰。 准确地说，另一轨道一直在播放，但是它的 MIDI 是由歌曲中的另一个乐器演奏的。 这可以通过在 Pad 轨道上【剪切 Clip】，并将它们【粘贴】到可以单独静音的第三轨道中来轻松地补救（并且可以保留其自己的 MIDI 效果）。 原来的 Pad 轨道现在就只是一个乐器容器了。 由于我们不在该轨道中录制新的 Clip，因此可以将其【输入类型】选择器设置为“无输入”，这将使其【预备录制】按钮消失，并有助于避免在隐藏【调音台】面板的【输入/输出】控制面板时造成混淆。
15.5.2.5 截取乐器音源上的单独输出
某些软件乐器，例如 Live 的 Impulse 打击乐器采样器，为其产生的信号提供多个音频输出。 默认情况下，Impulse 内部混合了其八个采样插槽的输出，并在乐器的音频输出处传递混音。 在同一轨道中位于 Impulse 之后的任何音频效果器处理的都是复合信号。 有时需要从混音中取出单个鼓声，以进行单独的效果处理和混合。 这是可以实现的，因为 Impulse 的采样插槽可以作为其他轨道的音源。

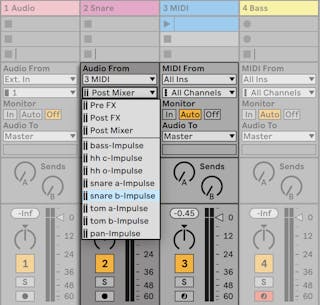

我们只需创建一个轨道，然后从其【输入类型】选择器中选择带有 Impulse 的轨道。 现在，除了【Pre FX】，【Post FX】和【Post Mixer】之外，【输入通道】选择器还提供了 Impulse 的八个独立输出，并根据每个插槽中使用的采样进行标记。 请注意，将单个输出从 Impulse 路由到另一个轨道会自动将该信号从 Impulse 自己的内部混音中剔除。 然而这种易用性并不是大部分乐器插件的标准配置。 独奏一个截取 Impulse 采样插槽的轨道仍然可以让你听到该插槽的输出。
15.5.2.6 使用多音色乐器
许多乐器插件都支持多音色操作。 一个多音色乐器就像是几台乐器合而为一，每个组成部分（或厂商使用的其他术语）都能在单独的 MIDI 通道上接收 MIDI。 通常，多音色乐器会提供单独的输出，以便可以将各个部分分别传送到【调音台】中。 或者，该乐器可能会提供自己的【调音台】。

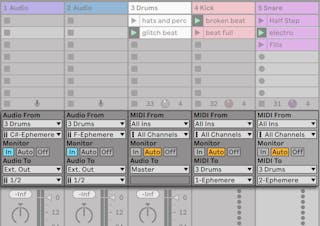

从【调音台】向多音色乐器发送 MIDI 是上述（查看演奏同一乐器的多个 MIDI 轨道）情况的变化。 一个 MIDI 轨道挂载着多音色乐器，另外的 MIDI 轨道用于馈送其各个声部。 每个额外 MIDI 轨道的【输出类型】选择器指向包含乐器的轨道，其【输出通道】选择器指向目标 MIDI 通道。 然后，可以使用其他轨道来抽取乐器的各个输出，如前所述（查看截取乐器音源上的单独输出）。
也可以使用【External Instrument】装置将 MIDI 路由到多音色插件上的辅助输出（和【音频输入自】）。 这种情况下，无需为每个截取输出创建额外的轨道：
- 将多音色乐器插入 MIDI 轨道。
- 将【External Instrument】装置插入另一个 MIDI 轨道。
- 在【External Instrument】装置的第一个【MIDI To】选择器中选择包含乐器的轨道。
- 在【External Instrument】装置的第二个选择器中选择路由目标的 MIDI 通道。
- 从【External Instrument】装置的【Audio From】选择器中，选择要向其发送 MIDI 的乐器的次要输出。
重复步骤 2-5，以送入并抽取多音色乐器的其他组件。 你也可以将整个【External Instrument】装置系统放置在一个轨道中，方法是将每个【External Instrument】放置在【机架】的【装置链】中。
请注意，多音色乐器的主输出仍将输出到包含该乐器的轨道 - 只有辅助输出可用于【External Instrument】装置。
15.5.2.7 侧链输入补偿

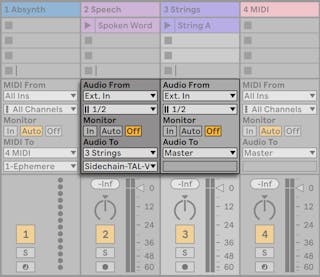

某些效果具有所谓的【侧链输入】。 例如，声码器将从一个信号（比如口述一个语句）获取的频谱特性施加到另一个信号（例如弦乐铺底）上。 声码器作为音频效果插入到轨道中。 它具有语音信号的侧链输入，该语音信号必须从另一个轨道传送。 因此，我们创建了一个名为 “人声” 的附加音频轨道，并将其【输出类型】选择器设置为 “Strings” 轨道。 从【输出通道】选择器中，我们选择声码器的侧链输入。
一些声码器插件包括一个内置的合成器，用于生成 “载波” 信号。 在这种情况下，与上述过程的唯一区别是将声码器乐器拖入 MIDI 轨道。 馈送侧链音频输入的工作原理如上所述。
Ableton 的许多内部装置都有自己的【侧链】控件，带有集成的路由选择器，并与轨道中的选路器相匹配。 因此，在使用这些装置时，无需遵循上述步骤 - 你只需从装置本身内部选择【侧链源】即可。
15.5.2.8 乐器叠层

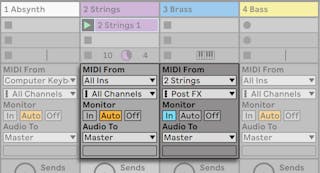

假设我们有一个 MIDI 轨道，其中包含一个弹奏弦乐的乐器，我们想通过添加一个弹奏相同音符的铜管音色来进行增强。 这可以轻松实现，只需要在添加包含演奏铜管乐器的 MIDI 轨道上设置其【输入类型】选择器，以抽取弦乐轨道的【Post FX】信号即可。
考虑到轨道的输出是音频而不是 MIDI，你也许想知道它的原理。 当从另一个轨道路由 MIDI 时，我们会截取最后的 MIDI 信号，即在任何 MIDI 效果之后，在乐器之前。
